À retenir : la résistance à l’abrasion d’un matériau, exprimée en perte de volume selon l’ISO 4649 et la DIN 53516, indique la vitesse d’usure d’une pièce, mais uniquement en conditions contrôlées. Comprendre ce que mesurent réellement ces données, et comment la chimie de base pilote la performance à l’usure en environnement réel, fait la différence entre une pièce correctement spécifiée et une pièce qui cède avant l’échéance prévue.
Lorsqu’une pièce industrielle cède à l’usure, le coût dépasse largement celui de la pièce de rechange. S’y ajoutent l’arrêt de production non planifié, la main-d’œuvre de maintenance et la désorganisation du planning. Pour les ingénieurs et les équipes achats qui spécifient des composants élastomères, rouleaux, revêtements de convoyeurs, joints, panneaux de criblage, couches de protection anti-usure, la résistance à l’abrasion n’est pas un détail secondaire. C’est la variable qui détermine la fréquence de répétition du cycle de défaillance.
Les élastomères polyuréthane coulés se sont imposés dans un nombre croissant d’applications industrielles soumises à une usure intensive. Mais choisir le bon système prépolymère demande plus que de retenir le produit affichant la meilleure valeur sur une fiche technique. Cela suppose de comprendre ce que mesurent réellement les essais d’abrasion, quelle chimie de base pilote la performance dans quelles conditions, et comment faire correspondre la sélection matériau au mode de défaillance précis que l’on cherche à prévenir.
Cet article présente ce cadre de décision. Pour une comparaison complète des systèmes prépolymères PU coulés, incluant le sélecteur de dureté, la liste de contrôle de conformité REACH et les recommandations application par application, consultez notre guide de sélection des élastomères haute performance pour environnements exigeants. La décision de chimie de base propre à chaque système est traitée séparément dans notre comparatif des chimies polyéther et polyester.
Comment se mesure la résistance à l’abrasion
La méthode de référence pour quantifier la résistance à l’abrasion des caoutchoucs et des élastomères est l’essai d’abrasion sur tambour rotatif, défini aujourd’hui par la norme ISO 4649, qui a remplacé la DIN 53516 longtemps citée. Les deux méthodes reposent sur le même principe : une éprouvette cylindrique de 16 mm de diamètre est pressée contre un tambour rotatif recouvert de papier abrasif normalisé sous une charge de 10 N, et parcourt une distance totale de 40 mètres. Le résultat s’exprime en perte de volume, en millimètres cubes. Plus la valeur est basse, meilleure est la résistance à l’usure.
Cette méthode fournit des données comparatives fiables pour la sélection matériau et le contrôle qualité. Elle ne prédit toutefois pas directement la durée de vie en service, car les pièces réelles subissent des combinaisons de contraintes, température, exposition chimique, charge dynamique, impact, que l’essai en laboratoire ne reproduit pas intégralement. Un matériau performant à l’essai ISO 4649 ne surpassera pas nécessairement un autre matériau dans toutes les applications. Le contexte compte.
Une seconde grandeur mérite d’être considérée aux côtés de la perte de volume : la résilience au rebond, soit le rapport entre l’énergie restituée lors du retour élastique et l’énergie absorbée pendant la déformation. Des valeurs de résilience élevées, de 60 à 80 %, traduisent une faible hystérésis et un échauffement interne minimal en sollicitation cyclique. C’est déterminant pour les rouleaux à grande vitesse, où l’accumulation de chaleur constitue en elle-même un mécanisme de défaillance. Un matériau affichant d’excellents résultats ISO 4649 mais une résilience médiocre peut malgré tout surchauffer et se dégrader rapidement sous charge dynamique.
Pourquoi le polyuréthane coulé surpasse le caoutchouc en environnement abrasif
L’avantage de performance des élastomères polyuréthane coulés sur les mélanges caoutchouc conventionnels en milieu abrasif est largement documenté. Des essais indépendants montrent de façon constante que les élastomères polyuréthane résistent à l’usure abrasive 3 à 10 fois mieux que les mélanges caoutchouc classiques. Sur les bavettes de convoyeurs en exploitation minière, des durées de vie de 10 à 15 fois supérieures à celles des équivalents caoutchouc ont été relevées.
L’explication tient à la chimie. Contrairement au caoutchouc, où les ajustements de formulation offrent une plage de performance limitée, le polyuréthane coulé peut être conçu au niveau moléculaire, par le choix du polyol de base, de l’isocyanate et de l’agent de réticulation, pour être optimisé spécifiquement sur le mode de défaillance dominant. Il en résulte un matériau qui peut être dur là où la dureté est nécessaire, résilient là où la résilience compte, et chimiquement stable là où l’exposition chimique constitue la menace.
Les rouleaux en polyuréthane, par exemple, durent en moyenne jusqu’à quatre fois plus longtemps que leurs équivalents caoutchouc en fonctionnement continu, dépassant parfois 4 000 heures avant remplacement. Pour les équipes achats qui calculent un coût total de possession, le coût unitaire plus élevé d’une pièce en PU coulé est couramment compensé par un nombre de remplacements réduit et des intervalles de maintenance allongés.
Chimie de base et abrasion : la distinction polyester et polyéther
Les systèmes à base polyester, et ceux construits sur la polycaprolactone, une chimie voisine, obtiennent systématiquement les meilleurs résultats aux essais de résistance à l’abrasion en conditions sèches ou contrôlées. En essai d’abrasion à trois corps, le polyuréthane à base polyester approche la résistance à l’usure de l’acier à outils D2 pour une fraction de sa masse. Combinés à une résistance supérieure à la coupure et à la déchirure, ces systèmes constituent la spécification privilégiée pour les applications industrielles les plus abrasives : équipements miniers, roues, rouleaux de convoyeurs, panneaux de criblage et racleurs opérant en milieu sec.
La gamme de prépolymères DIPRANE™ de Dow repose sur cette chimie. Les systèmes DIPRANE™ produisent des élastomères tenaces et durables, offrant une excellente résistance à l’usure, à la déchirure, aux coupures, à la fatigue en flexion et aux produits chimiques organiques. Ils couvrent une large plage de duretés, des grades Shore A souples adaptés à l’absorption des chocs jusqu’aux grades Shore D durs pour une capacité de charge maximale, et peuvent être formulés pour atteindre une excellente résistance aux solvants lorsque l’exposition chimique constitue également un enjeu.
Les systèmes à base polyéther
Les systèmes à base polyéther cèdent une part de performance en abrasion sèche au profit d’un ensemble de propriétés déterminantes en milieu humide, froid ou dynamiquement exigeant : une résistance remarquable à l’hydrolyse, une excellente flexibilité à basse température et une forte résilience dynamique. Dans les applications combinant abrasion et exposition prolongée à l’humidité, revêtements de tuyauteries et de pompes, composants offshore, protection anti-usure sous-marine, hydrocyclones, les formulations polyéther surpassent généralement les grades polyester, dont la stabilité hydrolytique limite la durée de vie en conditions humides.
La gamme de prépolymères HYPERLAST™ de Dow repose principalement sur des polyols polyéther. Les systèmes HYPERLAST produisent des élastomères offrant une forte performance dynamique, une bonne résilience, une résistance à l’hydrolyse et une tenue à basse température, ce qui en fait la spécification privilégiée pour les applications à grande vitesse et à forte capacité de charge en environnement froid ou humide.
Ce que les données ne disent pas : du laboratoire aux conditions réelles
L’essai ISO 4649 se déroule en environnement contrôlé et normalisé : une surface abrasive unique, une charge fixe, une distance fixe. Les pièces industrielles réelles fonctionnent sous des conditions plus complexes et simultanées. Trois conséquences pratiques en découlent.
La dureté interagit avec la résistance à l’abrasion de manière spécifique à l’application. Les formulations plus dures obtiennent généralement de meilleurs résultats à l’ISO 4649 en contact glissant et à faible impact. Mais en environnement d’abrasion par impact, où les particules frappent la surface à grande vitesse avant de glisser, des grades plus souples et plus résilients peuvent surpasser des formulations plus dures en absorbant l’énergie d’impact plutôt qu’en laissant s’amorcer la propagation de fissures en surface. Un polyuréthane polyéther Shore 90A atteint par exemple une résistance à la déchirure de 70 à 80 kN/m, nettement supérieure à celle du caoutchouc naturel, ce qui compte lorsque les particules impactent et glissent simultanément.
La sollicitation dynamique change la donne. Une faible déformation rémanente à la compression, associée à une résilience élevée, est ce qui permet à une pièce de conserver sa géométrie sous charge cyclique prolongée, ce qui influe directement sur son comportement à l’abrasion dans la durée.
L’exposition chimique peut accélérer l’usure indépendamment. Un système à base polyester très performant en essai d’abrasion sec peut se dégrader nettement plus vite qu’un équivalent polyéther lorsque l’environnement de service comporte également une humidité prolongée ou une exposition chimique modérée. Non pas parce que sa résistance à l’abrasion est inférieure, mais parce que la dégradation hydrolytique de la matrice polymère ramollit la surface du matériau et augmente le taux d’usure réel en service.

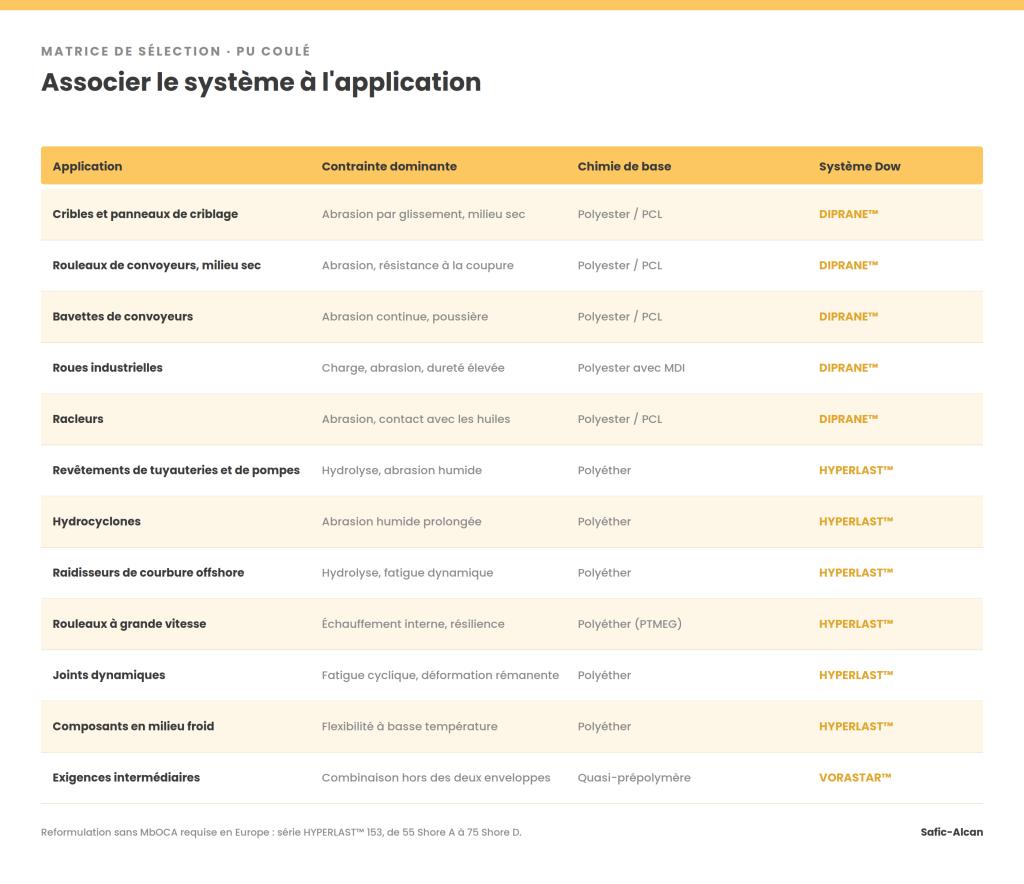

Associer le bon système à l’application
Cette approche couvre les scénarios industriels les plus courants, mais la sélection optimale dépend toujours de la combinaison précise entre la plage de dureté requise, les conditions de mise en œuvre disponibles, durée de vie en pot, température de coulée, cycle de cuisson, et les obligations réglementaires. Reportez-vous au guide de sélection téléchargeable pour une matrice de décision structurée, ou contactez l’équipe polyuréthane Safic-Alcan pour un accompagnement en formulation. Pour l’argumentaire achats et le coût total de possession qui sous-tend la sélection matériau, consultez notre article sur le coût total de possession et le retour sur investissement matériau. Pour les questions d’approvisionnement et de chaîne logistique en Europe, consultez notre article sur l’approvisionnement en prépolymères PU en Europe.
Conformité réglementaire des formulations PU résistantes à l’usure
Les formulateurs européens travaillant le polyuréthane coulé doivent désormais composer avec la restriction européenne sur le MbOCA, le 4,4’-méthylène-bis(2-chloroaniline), au titre du règlement REACH (CE) n° 1907/2006. Le MbOCA était un agent de réticulation aminé aromatique largement employé dans les systèmes PU coulés. Sa classification comme substance extrêmement préoccupante crée un risque à la fois réglementaire et logistique pour les transformateurs qui n’ont pas encore opéré leur transition.
La série HYPERLAST™ 153 a été développée spécifiquement pour accompagner cette transition, en permettant aux transformateurs d’obtenir des élastomères tenaces et durables sur une large plage de duretés, de 55 Shore A à 75 Shore D, avec une chimie de réticulation conforme au REACH, sans MbOCA. Le cadre complet de conformité et de transition est traité dans notre article dédié à la conformité MbOCA et REACH.
Vous n’êtes pas certain des données d’abrasion applicables à votre pièce ?
Adressez-nous vos conditions de service, votre objectif de dureté et votre configuration de mise en œuvre. Notre équipe technique polyuréthane vous recommandera les grades HYPERLAST ou DIPRANE adaptés et organisera l’envoi d’échantillons.
Questions fréquentes
Comment mesure-t-on la résistance à l’abrasion des élastomères ?
La résistance à l’abrasion des élastomères se mesure par l’essai sur tambour rotatif ISO 4649, qui a remplacé la DIN 53516. Une éprouvette cylindrique est pressée contre un tambour abrasif rotatif sous une charge de 10 N sur une distance de 40 mètres. Le résultat est exprimé en perte de volume en millimètres cubes : plus la valeur est basse, meilleure est la résistance à l’usure. La méthode fournit des données comparatives fiables entre matériaux mais ne prédit pas directement la durée de vie en service.
Le polyuréthane est-il plus résistant à l’abrasion que le caoutchouc ?
Oui, dans la plupart des conditions d’usure industrielle. Des essais indépendants montrent de façon constante que les élastomères polyuréthane coulés résistent à l’usure abrasive 3 à 10 fois mieux que les mélanges caoutchouc conventionnels. Cet avantage provient de la conception au niveau moléculaire que permet la chimie du polyuréthane : le choix du polyol, celui de l’isocyanate et le type d’agent de réticulation influencent directement la performance à l’abrasion de l’élastomère final.
Quelle chimie polyuréthane offre la meilleure résistance à l’abrasion : polyester ou polyéther ?
Pour les environnements secs ou contrôlés où l’abrasion par glissement constitue le mode de défaillance principal, les systèmes polyester et polycaprolactone, comme DIPRANE™ de Dow, offrent la meilleure résistance à l’abrasion. Pour les environnements humides, froids ou dynamiquement exigeants, où la résistance à l’hydrolyse et la résilience comptent également, les systèmes polyéther, comme HYPERLAST™ de Dow, offrent un meilleur équilibre entre performance à l’usure et stabilité environnementale.
Quelle est la différence entre la DIN 53516 et l’ISO 4649 ?
L’ISO 4649 est la norme internationale en vigueur pour l’essai de résistance à l’abrasion des caoutchoucs et élastomères. Elle a remplacé la DIN 53516, aujourd’hui retirée. Les méthodes sont très proches, toutes deux utilisant un tambour rotatif recouvert de papier abrasif normalisé et exprimant les résultats en perte de volume, mais l’ISO 4649 définit des protocoles plus précis, incluant des configurations d’éprouvette rotative et non rotative.
Quelle influence la dureté a-t-elle sur la résistance à l’abrasion du polyuréthane coulé ?
La relation entre dureté et résistance à l’abrasion dans le PU coulé dépend de l’application. Une dureté plus élevée améliore généralement la performance en abrasion par contact glissant. En environnement d’abrasion par impact, des grades plus souples et plus résilients peuvent surpasser des formulations plus dures en absorbant l’énergie d’impact plutôt qu’en laissant se propager les fissures de surface. La sélection doit se fonder sur le mode de défaillance dominant : usure par glissement, impact, ou les deux.
Où se procurer les prépolymères HYPERLAST™ et DIPRANE™ en Europe ?
Safic-Alcan est le distributeur européen agréé de la gamme Dow Polyurethanes, incluant HYPERLAST™, DIPRANE™, VORASTAR™ et DURAMOULD™, en France, au Royaume-Uni, en Allemagne, en Suisse, au Benelux, en Italie, en Espagne, au Portugal, dans les pays nordiques, en Tchéquie, en Hongrie, en Bulgarie, en Roumanie et dans la région Adriatique. Contactez votre équipe Safic-Alcan locale pour les fiches techniques, les demandes d’échantillons et l’accompagnement en formulation.
