Escolher o aditivo reológico certo não é acertar um único número de viscosidade. É controlar como a tinta se comporta em três momentos diferentes: parada na lata, sob o cisalhamento da aplicação e nos primeiros minutos do filme úmido sobre a superfície. Os aditivos reológicos definem esse perfil. Os dispersantes garantem que o pigmento não altere a viscosidade de forma descontrolada. Este guia mostra como escolher cada classe de aditivo, como medir o resultado e como corrigir os defeitos mais comuns, da tinta escorrendo na vertical à sedimentação no fundo da lata.
Em resumo:
- A tinta precisa de viscosidade alta em repouso, para não sedimentar nem escorrer, e baixa sob cisalhamento, para facilitar a aplicação.
- Em base água, as classes principais são hidroxietilcelulose (HEC), HASE e HEUR. Em base solvente, organoargilas, sílica pirogênica e aditivos de poliamida.
- Os ensaios de referência são KU (ASTM D562), ICI (ASTM D4287) e resistência ao escorrimento (ASTM D4400).
- Uma dispersão floculada distorce qualquer ajuste de viscosidade: corrija a dispersão antes de mexer no espessante.

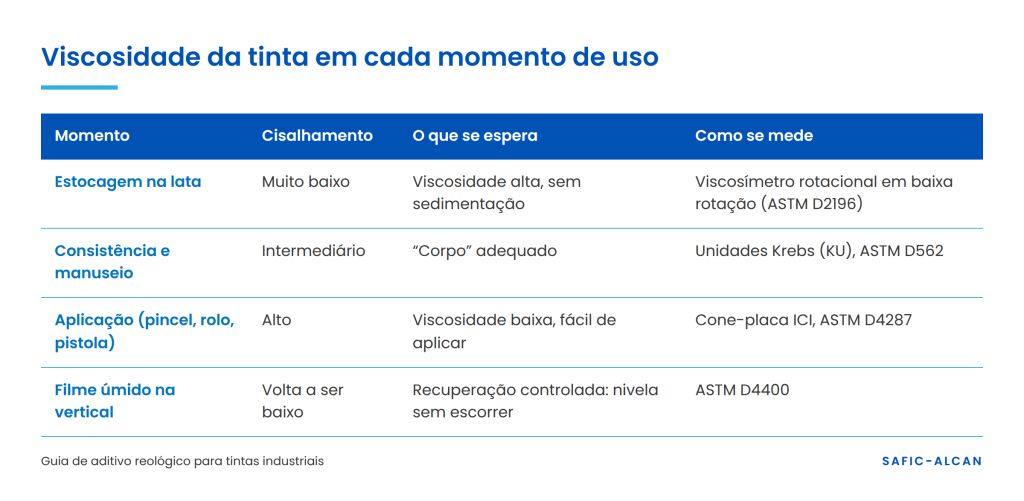

Por que a viscosidade de uma tinta industrial não é um número só
As tintas são fluidos não newtonianos: a viscosidade muda conforme a força aplicada. Por isso, um único valor de viscosidade diz pouco sobre o desempenho real. O formulador precisa pensar em faixas de cisalhamento.
O ensaio de alto cisalhamento existe justamente para reproduzir a aplicação. A norma ASTM D4287 mede a viscosidade de tintas e vernizes a 12.000 s⁻¹, em condições próximas às de pincelamento, pulverização, disco eletrostático ou aplicação a rolo, e vale tanto para tintas newtonianas quanto para as não newtonianas.
O que é tixotropia e por que ela importa em tintas
Tixotropia é a queda de viscosidade que a tinta sofre quando é agitada ou aplicada, seguida de uma recuperação gradual quando volta ao repouso. Essa recuperação é o que decide o resultado na parede: se for rápida demais, a tinta não tem tempo de nivelar e ficam marcas de pincel ou rolo; se for lenta demais, a película escorre antes de ganhar estrutura. Ajustar a tixotropia é, na prática, escolher e combinar aditivos reológicos.
O contexto do mercado brasileiro
O tema pesa no Brasil. Segundo a Abrafati, o setor vendeu 2,005 bilhões de litros em 2025, com crescimento de 1,2%, consolidando o país como quarto maior produtor mundial de tintas. No segmento industrial, todos os subsegmentos tiveram vendas significativamente maiores, com contribuição de projetos de infraestrutura e do agronegócio. Mais volume em tintas industriais significa mais linhas, mais cores e mais pressão para que cada lote saia dentro da especificação de viscosidade.
Primeiro a dispersão, depois a reologia
Antes de escolher um espessante, vale olhar para o pigmento. Quando as partículas floculam, os aglomerados aprisionam parte do veículo. A viscosidade em repouso sobe, a tinta fica mais tixotrópica e o valor medido tende a mudar ao longo da estocagem. Corrigir esse quadro com mais espessante só mascara o problema.
Um dispersante bem escolhido faz o caminho inverso: reduz a viscosidade da pasta de moagem, permite trabalhar com mais pigmento na etapa de dispersão e deixa a viscosidade final estável de lote para lote. As três etapas do processo (molhagem, desaglomeração e estabilização) estão detalhadas no nosso guia sobre dispersão de pigmentos em tintas. Com a dispersão sob controle, o ajuste reológico passa a ser previsível.
A escolha do pigmento também influencia a reologia: tamanho de partícula e tratamento de superfície mudam a demanda de dispersante e o comportamento em repouso, como mostramos no artigo sobre como escolher o dióxido de titânio para tintas e plásticos.

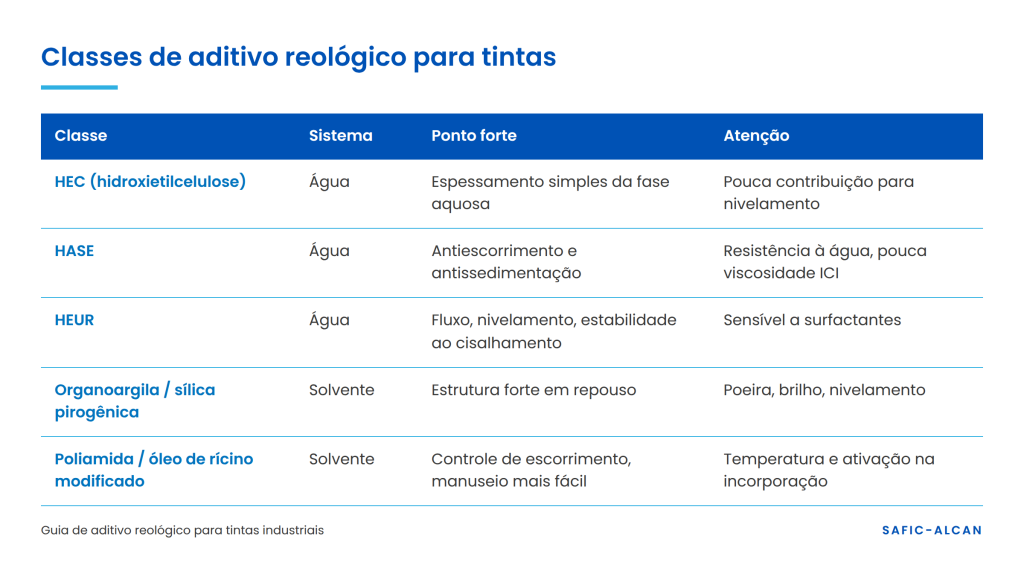

Quais são os tipos de aditivo reológico para tintas
Tintas base água
- Hidroxietilcelulose (HEC). É o espessante celulósico tradicional da fase aquosa. A HEC forma soluções em água e espessa por entrelaçamento de cadeias e imobilização da água ligada (PCI Magazine).
- HASE (emulsões álcali-solúveis hidrofobicamente modificadas). São dispersões de polímeros acrílicos insolúveis em água que se tornam solúveis quando o pH da tinta passa de 7 (USPTO). Geram um perfil pseudoplástico com boa resistência ao escorrimento e à sedimentação, mas podem afetar a resistência à água e contribuem menos para a viscosidade de alto cisalhamento; em muitos casos substituem a HEC (PCI Magazine).
- HEUR (uretanos etoxilados hidrofobicamente modificados). Espessantes associativos não iônicos, solúveis em qualquer faixa de pH. Os grupos hidrofóbicos se associam à superfície das partículas de látex e de pigmento e formam uma rede tridimensional que dá viscosidade. Oferecem bom fluxo e nivelamento, boa estabilidade ao cisalhamento e impacto mínimo na sensibilidade à água (USPTO).
A escolha nem sempre é intuitiva. Num estudo comparativo publicado em 2025, tintas com ligante acrílico puro espessadas com HASE apresentaram viscosidade maior que as espessadas com HEUR em toda a faixa de cisalhamento, e o aumento da concentração de HEUR elevou a viscosidade em alto cisalhamento, mas reduziu a viscosidade em baixo cisalhamento. Na prática, poucos sistemas funcionam com um único espessante: combinam-se modificadores para equilibrar viscosidade na lata, viscosidade de aplicação, antissedimentação, resistência a respingos e nivelamento (USPTO).
Tintas base solvente
- Organoargilas e sílica pirogênica. Aditivos em pó que constroem estrutura em sistemas orgânicos. Normalmente entram na etapa de moagem, geram poeira no manuseio e podem reduzir o brilho. Também provocam uma recuperação muito rápida após o cisalhamento, o que limita o nivelamento do filme (EPO).
- Aditivos de poliamida e derivados de óleo de rícino hidrogenado. Os aditivos de poliamida contornam parte das dificuldades de manuseio e dispersão das organoargilas e da sílica (EPO), e os tixotrópicos à base de óleo de rícino hidrogenado modificado com amidas são outra opção consolidada para controle de escorrimento em sistemas solvente.
Não sabe qual combinação de espessantes funciona com o seu ligante?
Os especialistas da Safic-Alcan analisam a sua fórmula e indicam o pacote reológico adequado, com retorno em até 2 dias úteis.
Tinta escorrendo, sedimentando ou com marcas: do defeito à solução

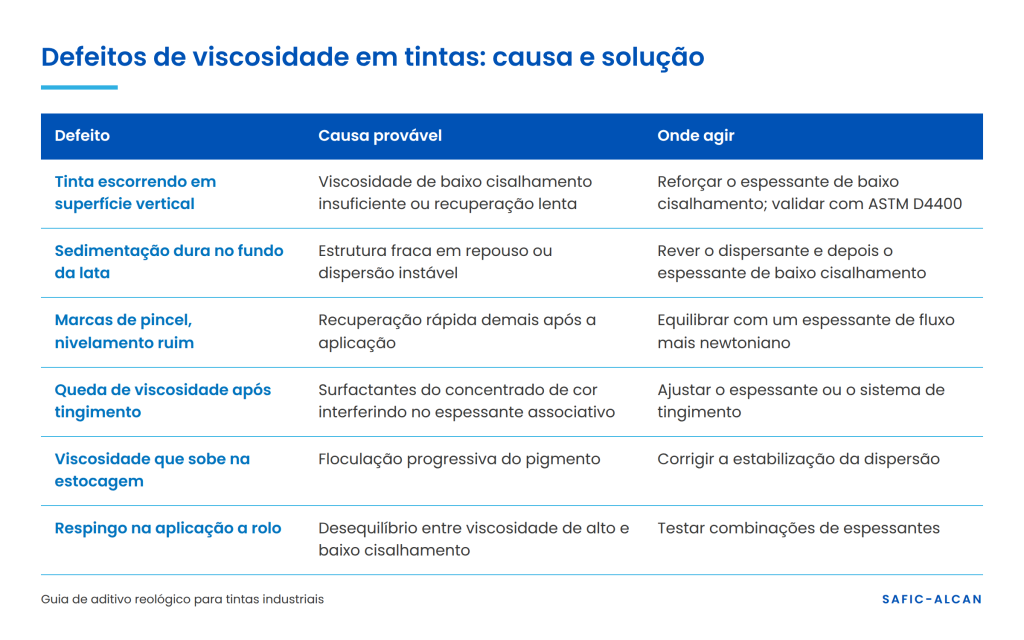

A forma mais rápida de acertar a reologia é partir do defeito observado.
A resistência ao escorrimento merece um ensaio próprio. A ASTM D4400 transforma o escorrimento num padrão visível, avaliado com valores numéricos que se correlacionam com testes de pincelamento, porque ensaios práticos de aplicação têm baixa reprodutibilidade e os métodos viscosimétricos são demorados.
Seu lote saiu fora da especificação de viscosidade?
Envie os resultados de KU, ICI e escorrimento para a equipe técnica da Safic-Alcan e receba uma proposta de ajuste.
Os ensaios que valem no laboratório
- KU, viscosímetro Stormer (ASTM D562): mede a consistência de tintas em unidades Krebs e serve para especificar e controlar a consistência de cada lote.
- ICI, cone-placa (ASTM D4287): prevê o comportamento na aplicação. A própria norma indica que o método é mais reprodutível em tintas com dispersão mais fina, medida pela ASTM D1210, mais um motivo para controlar a dispersão antes da reologia.
- Escorrimento (ASTM D4400): aplica-se a revestimentos líquidos aquosos e não aquosos, em qualquer nível de resistência ao escorrimento.
- Fineza de dispersão (Hegman, ASTM D1210): confirma que o pigmento chegou ao grau de dispersão esperado. Detalhes no nosso guia de dispersão de pigmentos.
Para aprofundar as classes de espessantes em sistemas aquosos, veja também o nosso artigo em inglês sobre modificadores de reologia para sistemas base água. E, como a incorporação de espessantes sob alto cisalhamento favorece a formação de espuma, o guia sobre antiespumantes em tintas base água complementa este ajuste.
Perguntas frequentes
O que é um aditivo reológico?
É um aditivo que controla a viscosidade da tinta em diferentes faixas de cisalhamento. Todo espessante é um aditivo reológico, mas nem todo aditivo reológico apenas espessa: alguns aumentam a viscosidade em repouso sem prejudicar a aplicação, outros melhoram o nivelamento ou evitam a sedimentação.
Quando usar HEUR em vez de HASE?
O HEUR é indicado quando fluxo, nivelamento e baixa sensibilidade à água são prioridade. O HASE tende a ser mais eficiente contra escorrimento e sedimentação, mas contribui menos para a viscosidade de alto cisalhamento. Muitas fórmulas combinam os dois.
Por que a tinta perde viscosidade depois de tingida?
Os concentrados de cor contêm surfactantes. Estudos mostram que certos surfactantes deslocam o HEUR da superfície do látex, eliminando a contribuição das interações hidrofóbicas para a viscosidade (Journal of Coatings Technology). O ajuste passa pela escolha do espessante e do sistema de tingimento.
Por que a tinta escorre na parede?
Porque a viscosidade em baixo cisalhamento não se recupera rápido o suficiente depois da aplicação. A solução costuma ser reforçar o espessante de baixo cisalhamento e verificar o resultado com a ASTM D4400.
O dispersante altera a viscosidade da tinta?
Sim. Um dispersante eficiente reduz a viscosidade da pasta de moagem e evita a floculação, que aumentaria a viscosidade em repouso e a deixaria instável durante a estocagem.
Veja também: Pigmentos para tintas, tintas gráficas e plásticos: guia de seleção
